Projekt 01

SuSim SMC3 R4

Die bewährte SMC3-Steuerung, neu umgesetzt für den Arduino Uno R4.

Die Adapterplatine für den Arduino R4

Die CAD-Ansichten zeigen die Anordnung der Anschlüsse und Stiftleisten. Die Anschlussseite trägt Beschriftungen für Sensor, RJ45, MD13S und CAN. Zum Vergrößern eine Ansicht anklicken.

Anschlussseite mit BuchsenCAD-Ansicht · Entwicklungsstand

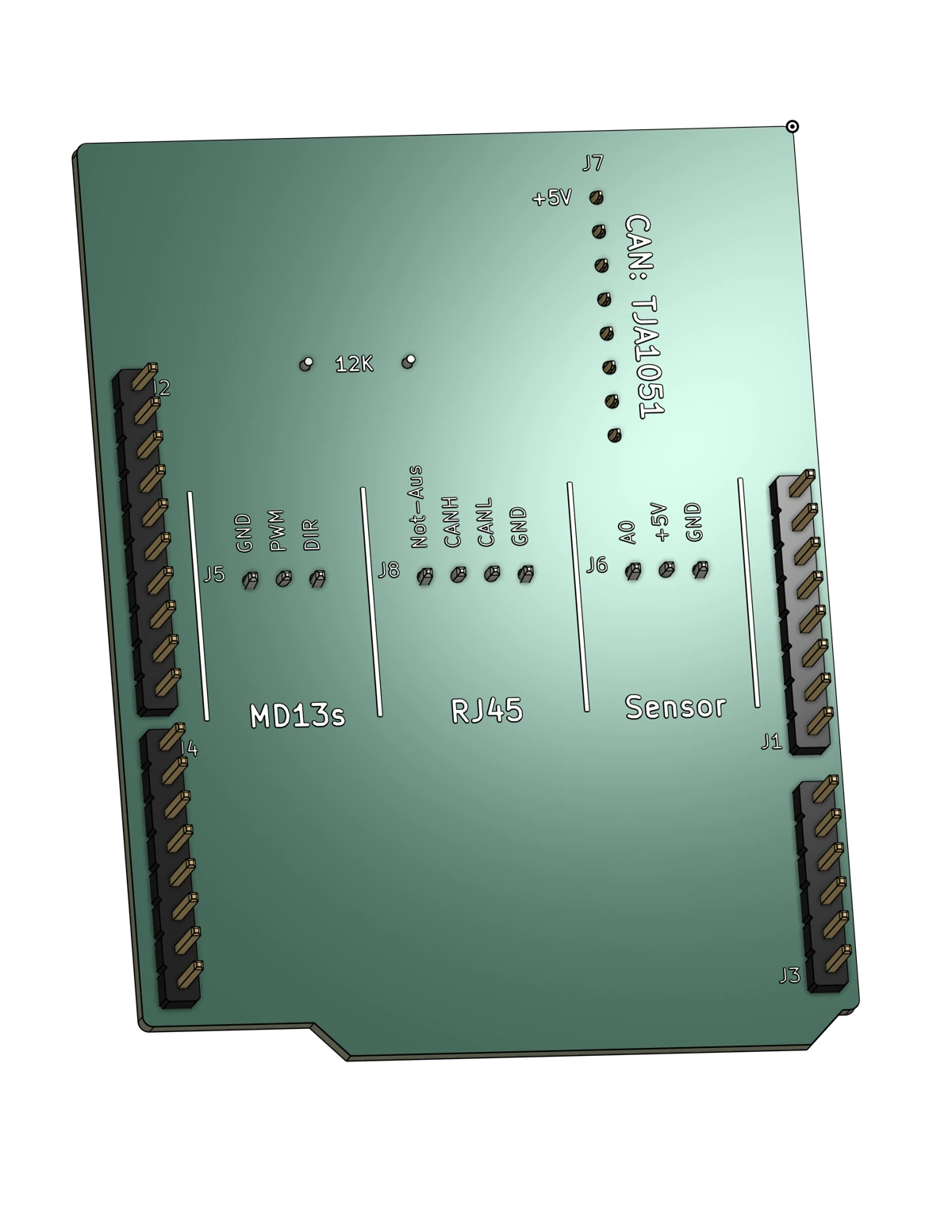

Gegenseite mit StiftleistenCAD-Ansicht · Entwicklungsstand

Die Ansichten veranschaulichen den Aufbau. Maßgeblich für die Verdrahtung ist der zum jeweiligen Platinenstand gehörende Schaltplan.

Die Idee

Dieses Projekt überträgt den etablierten SMC3-Ansatz vom Arduino Uno R3 auf den Uno R4. Ziel ist eine zeitgemäße, nachvollziehbare Grundlage für DIY-Motion-Rigs – ohne den bewährten Charakter des ursprünglichen Konzepts aus den Augen zu verlieren.

Aktueller Stand

Entwicklung und Erprobung. Dokumentation, Aufbauhinweise und technische Details folgen, sobald die einzelnen Schritte zuverlässig getestet sind.

Für Selbstbauer

Die Umsetzung soll verständlich bleiben und zum eigenen Nachbau, Lernen und Weiterentwickeln anregen. SuSim ist kein Shop und bietet keine kommerziellen Produkte an.
